Tutorial SIG Part 9: Digitasi Polygon pada ArcView

Tutorial SIG Part 9: Digitasi Polygon pada ArcView

 Diperbarui
Penulis: Ida Wahyuni


Polygon atau area adalah feature luasan yang dibentuk dari garis yang tertutup menggambarkan suatu area yang homogen. Biasanya digunakan untuk menggambarkan suatu feature seperti batas negara, kecamatan, batas kota, batas desa, atau danau.
Format polygon adalah sebagai berikut:
  • Koordinat dengan titik awal dan titik akhir
  • Mempunyai panjang
  • Mempunyai luasan

Berikut adalah langkah-langkah untuk Digitasi Polygon:

1. Buka ArcView buat project dan view baru atau teruskan proses digitasi dari project sebelumnya.

2. Tampilkan gambar raster yang sudah di-georegistrasi atau gambar raster dengan ekstensi *.jpg pada view dengan cara pilih View - Add Theme. Cari folder tempat gambar raster berada, ubah Data Source Type nya menjadi Image Data Source dan pilih gambar raster-nya kemudian tekakan OK.
NOTE: Cara menampilkan data raster sama dengan tutorial sebelumnya.

3. Buat Theme baru yang bertipe point dengan cara pilih menu View - New Theme - pilih Polygon.

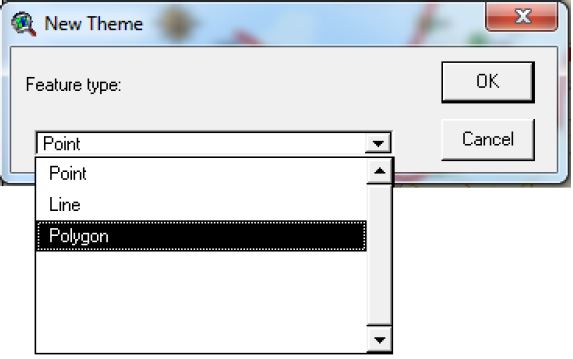

Gambar 1 Tampilan New Theme Polygon

4. Kemudian tekan OK dan simpan di folder yang sudah disiapkan, kemudin Theme Baru yang bertipe Polygon akan muncul pada View.

Gambar 2 Tampilan Theme Polygon

5. Tool/Icon yang digunakan untuk digitasi Polygon antara lain:


Tool yang digunakan untu digitasi Polygon adalah toll Polygon. Namun, ada kalanya kita membutuhkan tool Cut Polygon (digunakan untuk memotong polygon) atau Append Polygon (untuk menggambar polygon yang saling berhimpitan.

6. Untuk menyimpan pilih menu Theme - Stop Editing dan digitasi akan tersimpan. Setelah di-stop editing maka garis putus-putus pada chek box akan hilang. Hasil dari proses digitasi polygon dapat dilihat pada Gambar 3.

Gambar 3 Tampilan Digitasi Polygon yang Sudah Jadi

Materi Tambahan: Editing Data Vector

  1. Pilih dulu theme yang akan di-edit dan jangan lupa aktifkan theme tersebut.
  2. Pilih menu Theme - Start Editing.
  3. Pastikan disekitar kotak chek box terdapat garis putus-putus yang menandakan theme tersebut telah siap di-edit.
  4. Langkah-langkah di atas berlaku untuk semua tipe data baik Point, Line, atau Polygon.

Setelah digitasi Polygon selesai dilakukan, langkah selanjutnya adalah mengisi data atribut dari Polygon yang sudah kita buat. Jika Polygon tersebut mewakili data kecamatan, maka data atribut yang dibuat mewakili nama-nama kecamatan. Cara mengisi data atribut pada Polygon sama dengan cara mengisi data atribut pada point. Jika Anda lupa, bisa membaca lagi artikel: Tutorial SIG Part 7: Digitasi Point Pada ArcView.


<<< Tutorial SIG Part 8: Digitasi Line

>>> Tutorial SIG Part 10:

Kembali ke daftar isi

________________________
Referensi:
Modul SIG "Pengenalan Sistem Informasi Geografis" oleh Ida Wahyuni, S.Kom., M.Kom.
